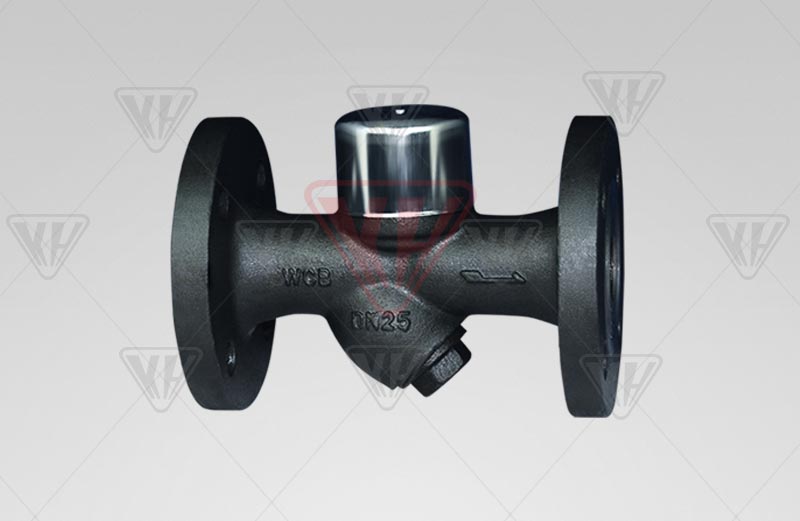

热动力圆盘式蒸汽疏水阀
2019528155856179
产品型号：CS49Y
公称通径：DN15~65mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹连接：ISO 228
法兰连接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品详情

热动力圆盘式蒸汽疏水阀工作原理：

       圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。



热动力圆盘式蒸汽疏水阀结构特点：

1、本阀结构结实、重量轻、体积小、使用压力范围大，不需任何调节。

2、具有空气排放装置，迅速排除初时空气,保证快速启动。

3、可承受过热空气，抗冻能力强，安装不受限制。


主要外形尺寸：

型号 公称通径 L H H1 ø
CS49H 15 150 110 50 53
20
25 160
32 230 148 70 68
40
50 158 77 77
65 250 173 80
